插入式电磁流量计的安装要求
分享
加入收藏 插入式电磁流量计比较适合大口径管道安装。DN250以上的管道上建议选用插入式电磁流量计，它比法兰式电磁流量计性价比高，且管径越大性价比越明显。其zui显著的特点就是能带压安装，管壁的厚薄对其基本没有影响，根据使用经验在不允许停工和较大口径管道上安装插入式电磁流量计是一种经济可行的选择。

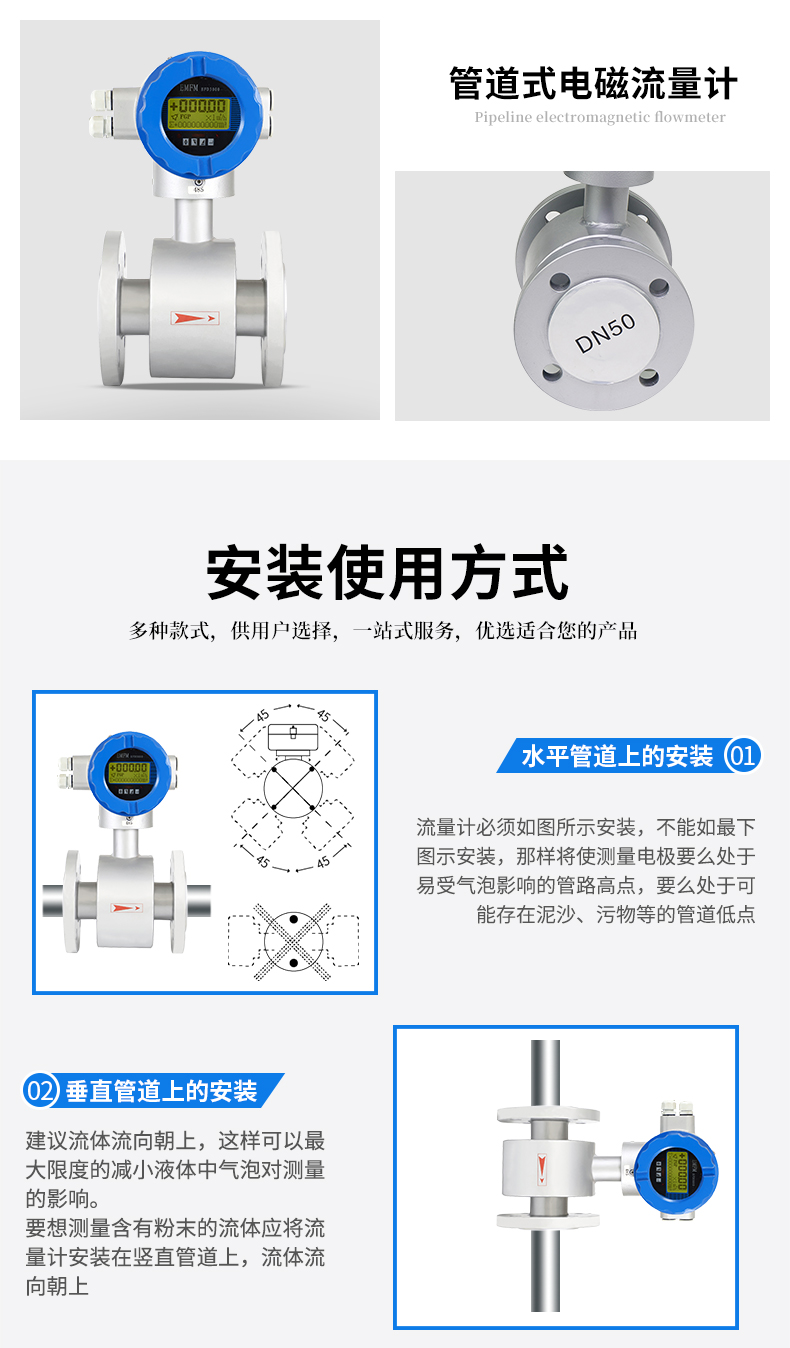

插入式电磁流量计的安装要求如下：
1、保证足够直管段长度
流体在方向、管径以及阀门开度变化时，会产生涡流和流场畸变，这样会对传感器电极的测量产生影响，从而影响仪表的精度。所以安装位置要尽可能地离开弯管、手阀、调节阀等部件一定距离。
2、保证流体与传感器磁场的垂直度
在管道开孔安装取压短管时，焊接取压短管应注意垂直方向，要求焊接后短管轴线与管道轴线夹角为90度，且法兰短管连接的延长线垂直通过管道横截面的圆心，这样能保证流体与磁场垂直。
3、尽量避免干扰源
为了保障电磁流量计的测量精度，传感器应避免在容易产生真空、气体、涡流等地方安装。传感器与智能变送器之间的通讯电缆要避开电动机等强电设备。
4、保证良好的接地
传感器输出信号的接地点应与被测介质电气连接。当流体切割磁力线产生流量信号时，以流体本身作为0电位，一个电极上产生正电势，另一个电极上产生负电势，不断交替变化。因此，转换器输入端中点(信号电缆屏蔽层)须与流体共处于0电位且导通，这样才能构成对称的输入回路。转换器的输入端中点通过传感器输出信号的接地点与被测流体电气连通。由于传感器的输出信号很小，只有几毫伏，为了提高仪表抗干扰能力，输入回路中的0电位须接地。由于一般金属管道都与大地连通，流动介质通过金属管道与大地电气连接，所以并不要求电磁流量计单独设置接地装置，尤其是小口径电磁流量传感器。如果是非金属管道，就一定要和单独的接地线连接。
5、保证传感器正确的插入深度
由于流体在管道中的层流现象，靠近管壁的流体流速较慢，靠近管道中心的流体流速较快，根据计算管道的D/8处zui接近流体的平均速度。安装时要计算管道的壁厚和法兰管嘴的长度，确保传感器的电极插深在D/8位置。不过也不是所有的插入式流量计传感器都安装在管道的D/8位置，也有少数安装在管道的D/2位置，安装前一定要认真研究说明书中的安装说明。
另外，电磁流量计的转换器作为现场指示用的现场安装仪表，它的安装场所一般应选择：周围环境温度在-10～45℃之间；空气的相对温度≤85%；安装地点无强烈震动；周围空气不含有腐蚀性气体；转换器应尽量安装在室内。安装在室外时，还应采取防日晒雨淋的措施。
