插入式电磁流量计如何在安装时保证精度

来源：本站发布日期：2022-08-06 02:14:57|

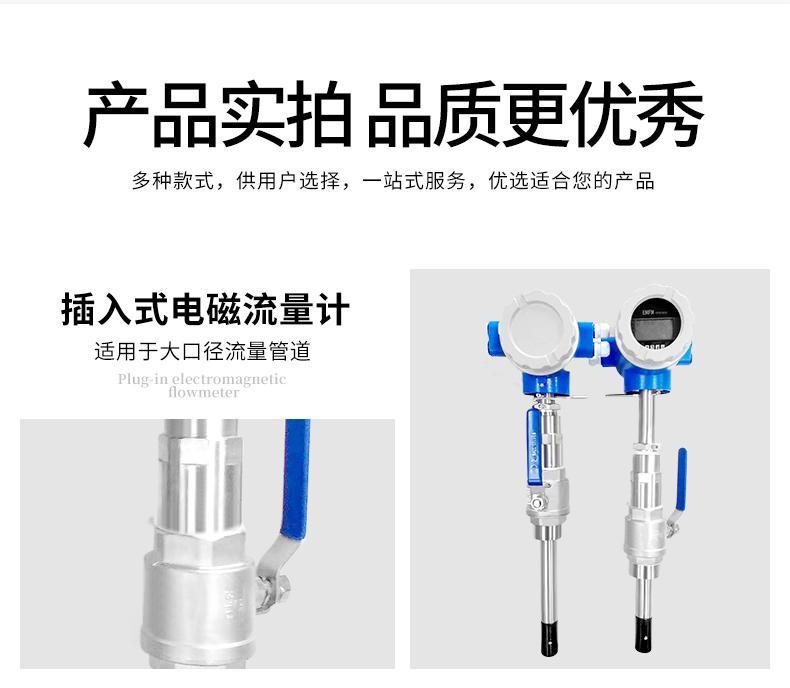

插入式电磁流量计由插入式电磁流量计传感器和插入式电磁流量计转换器配套组成，用来测量导电的液体的流量，尤其适用于大口径的管道测量。插入式电磁流量计广泛应用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、造纸、医药、食品等工、农业部门的工艺过程流量测量和控制。为了保证插入式电磁流量计的精确度，在安装时要注意哪些方面的工作呢？下面为大家简单分析一下。

1、保证足够直管段长度。

被测流体在方向、管径以及阀门开度发生变化时，会产生涡流和流场畸变，这样会对流量计传感器电极的测量产生影响，从而影响仪表的精度。所以在安装插入式电磁流量计时要尽可能地离开弯管、手阀、调节阀等部件一定距离。

2、尽量避开干扰源

为了保障测量精度，流量计传感器应避免在容易产生真空、气体、涡流等地方安装，传感器与智能变送器之间的通讯电缆要避开电动机等强电设备，同时要注意尽量避开有磁场、强震、电流信号等干扰源。

3、保证流体与传感器磁场的垂直度

在管道开孔安装取压短管时，应注意与流体保持垂直，要求焊接后短管轴线与管道轴线夹角为90°，且法兰短管连接的延长线垂直通过管截面的圆心，这样能保证流体与磁场垂直，从而保证流量计的测量精度。

4、保证传感器正确的插入深度

由于流体在管道中的层流现象，靠近管壁的流体流速相对较慢，靠近管道中心的流体流速相对较快，根据计算管道的D/8处zui接近流体的平均速度。安装时要计算管道的壁厚和法兰管嘴的长度，确保传感器的电极插深在D/8位置。不过也有少数安装在管道的D/2位置，安装前一定要认真研究说明书中的安装说明。

5、保证良好的接地和电气连接

当流体切割磁力线产生流量信号时，以流体本身作为0电位，一个电极上产生正电势，另一个电极上产生负电势，不断交替变化。因此，转换器输入端中点(信号电缆屏蔽层)须与流体共处于0电位且导通，这样才能构成对称的输入回路。转换器的输入端中点通过传感器输出信号的接地点与被测流体电气连通。由于传感器的输出信号很小，只有几毫伏，为了提高仪表抗干扰能力，输入回路中的0电位须接地。由于一般金属管道都与大地连通流动介质通过金属管道与大地电气连接所以并不要求电磁流量计单独设置接地装置，尤其是小口径电磁流量传感器。如果是非金属管道，就一定要和单独的接地线连接。

插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大等缺陷，根据尼库拉磁(NIKURADS)原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停机（水）的情况下安装，也可在铸铁管道，水泥管道上安装。
